Đại lý Himpe GmbH việt nam
XUẤT XỨ: ĐỨC

TÌNH TRẠNG: MỚI 100%

HÃNG SẢN XUẤT: HIMPE GMBH

GIÁ BÁN: LIÊN: HỆ 0981801821

MÃ SẢN PHẨM : Đại lý Himpe GmbH việt nam

ĐẠI LÝ HIMPE GMBH VIỆT NAM

Thông Tin Sản Phẩm
Đánh Giá

Đại lý phân phối chính hãng Himpe GmbH Việt Nam

Mục lục

a. Đo nhiệt độ

1. Ống bảo vệ

2. Cặp nhiệt điện

4. Cảm biến nhiệt độ

5. Kết nối vít đo nhiệt độ

b. Đo áp suất

c. Đo mức

d. Đo lưu lượng

e. Phụ kiện

- Himpe GmbH Là chuyên gia về các giải pháp riêng lẻ trong thiết bị đo lường và công nghệ thử nghiệm trong hơn 50 năm

- Là nhà cung cấp các sản phẩm kỹ thuật tiên tiến, các thiết bị đo lường được sử dụng trên toàn thế giới

- Với thiết bị chất lượng cao,có thể cung cấp giải pháp chuyên nghiệp cho mọi ứng dụng và mọi vấn đề liên quan đến quy trình

- ví dụ như trong các nhà máy điện, nhà máy lọc dầu hoặc nhà máy hóa chất

- Danh mục sản phẩm của chúng tôi bao gồm nhiều loại thiết bị đo lường phục vụ xây dựng nhà máy

- Trọng tâm là các yếu tố tích hợp để đo nhiệt độ, áp suất, mức và lưu lượng

- Cung cấp tất cả các dịch vụ liên quan về thượng nguồn và hạ nguồn sản phẩm, cũng như các bộ phận lắp ráp

- Temperature measurement

- Pressure measurement

- Level measurement

- Flow measurement

- Assembly parts

a. Đo nhiệt độ

1. Ống bảo vệ

Ống bảo vệ nhiệt kế theo DIN 43772

Ống bảo vệ nhiệt kế làm bằng vật liệu đặc biệt chống ăn mòn

Ứng dụng cho

- ống bảo vệ cho nhiệt kế thủy tinh máy, nhiệt kế điện trở và cặp nhiệt điện cũng như nhiệt kế quay số với nhiều kiểu dáng khác nhau theo tiêu chuẩn DIN

- Điều kiện ứng dụng, tất cả các ống bảo vệ cũng có thể được làm bằng vật liệu đặc biệt

- Tiêu chuẩn :

Thiết kế TSO-1	Phiên bản TSO-2
- Ống bảo vệ dạng 3F	- Ống bảo vệ dạng 2 F
- Làm bằng vật liệu rắn	- Làm bằng ống với đế hàn, dày 3,0 mm
- có lỗ 6,1 mm trên đầu	- Mặt bích tiêu chuẩn DN 25 PN 40 / NPS 1 Class 300
- Mặt bích tiêu chuẩn DN 25 PN 40 / NPS 1 Class 300	- Niêm phong mặt mạ B2 / TFSF
- Mạ làm kín bề mặt B2 / RFSF	- Mặt bích bằng thép không gỉ với ống cổ
- Mặt bích và ống cổ bằng thép không gỉ

2. Cặp nhiệt điện

Thermocouples

cặp nhiệt điện và nhiệt kế điện trở

- các cặp nhiệt điện, cụ thể là nhiều cặp nhiệt điện, được sử dụng để đo nhiệt độ trong các trại bể hoặc lò phản ứng nhằm kiểm tra hoặc giám sát một số buồng hoặc cái gọi là điểm nóng cùng một lúc

- Tùy thuộc vào yêu cầu đo, các điểm đo riêng lẻ được đưa vào vị trí trong ống dẫn hướng bằng miếng đệm, lò xo hướng tâm hoặc lò xo lá

- Ví dụ: Vỏ kết nối nơi đặt thiết bị điện tử để đo có thể được gắn vào ống dẫn hướng cũng như vào tường gần đó

1: Phương pháp cố định , 2: Cặp nhiệt điện / nhiệt kế điện trở PT100

3: Số điểm đo , 4: Loại vỏ (xem "Vỏ cho nhiều cảm biến"

5: Đầu vào nhà ở (5a hoặc 5b) , 5a: đầu nối Han

5b: Các tuyến cáp , 6: Chất liệu của ống bảo vệ

7: Đường kính của ống bảo vệ , 8: Chiều dài cài đặt "U"
9: Vị trí điểm đo đầu tiên , 10: Kiểu lắp
11: Van giám sát rò rỉ (tùy chọn)

4. Cảm biến nhiệt độ

Temperature Sensor

Cảm biến nhiệt độ hàn

với các ống bảo vệ theo DIN 43772 Mẫu 4 hoặc DIN 43763 Mẫu D và bộ chèn đo điện với máy phát

- Đầu kết nối	- Dạng B theo DIN 437729, ren đầu kết nối M24 x 1.5, làm bằng nhựa (GBL 42101) hoặc kim loại nhẹ (GBL 42102)
- Chèn đo	- PT 100 Ø6 DIN 63762 cho phôi nhiệt dạng D theo DIN 43763 hoặc cho phôi nhiệt dạng 4 với lỗ Ø7 theo DIN 43772, đơn hoặc kép - PT 100 Ø3 (không được tiêu chuẩn hóa) đối với phôi nhiệt dạng DS hoặc đối với tế bào nhiệt dạng 4 có lỗ Ø3.5 theo tiêu chuẩn DIN 4372, ống đơn hoặc kép, ống áo 1.4571
- Ống cổ	- Theo DIN 43763 hoặc 43772, ren đầu kết nối M24 x 1.5 ((GBL 43104), ren ống bảo vệ cho mẫu D M18 x 1,5 hoặc cho mẫu 4 M18 x 1,5 Ø7 - DS M14 x 1,5 hoặc Mẫu 4 M14 x 1.5 Ø3.5, thép mạ kẽm hoặc thép không gỉ
- Máy phát điện	- Loại TMK cho nhiệt kế điện trở PT 100
- Quy trình máy phát	- 1 miếng (chèn đo đơn) hoặc 2 miếng (chèn đo kép) cho nhiệt kế điện trở, đầu ra 4-20 mA - Được gắn trên một giá đỡ đặc biệt (tùy chọn kết nối thuận tiện), ở dạng đầu kết nối B với nắp cao, làm bằng kim loại nhẹ hoặc nhựa - Trong phiên bản EEx an toàn về bản chất hoặc với cách ly điện

Cảm biến nhiệt độ phản hồi nhanh

Cảm biến nhiệt độ PN 100 (PN 250) / nhiệt kế hóa học phản ứng nhanh

phù hợp với DIN 43763 dạng E (phiên bản hàn, hàn), F (phiên bản hàn mặt bích), G (phiên bản vít, hàn) hoặc theo DIN 43772 dạng 3, 3F và 3G

- Chất liệu	- 1.4571, đầu đo được tạo hình nguội và ủ trong dung dịch - các bề mặt bịt kín mặt bích bằng một lớp phủ Teflon hoặc một lớp phủ tantali
- Thiết kế đặc biệt	- Với Mẫu F, ống bảo vệ và mặt bích cũng có thể được chế tạo hoàn toàn (với bề mặt bịt kín) từ các vật liệu đặc biệt như niken, Monel, Hastelloy, Incoloy, Inconel, titan, tantali, zirconi hoặc molypden.
- Các phụ kiện đo	- Nhiệt kế điện trở hoặc cặp nhiệt điện đơn hoặc đôi. Dải đo -200 ° C đến + 550 ° C, được gắn trong đầu kết nối theo DIN 43729 Dạng B làm bằng kim loại nhẹ hoặc nhựa
- Quy trình máy phát	- 1 miếng (chèn đo đơn) hoặc 2 miếng (chèn đo kép) cho nhiệt kế điện trở hoặc cặp nhiệt điện, đầu ra 4-20 mA - Gắn thẳng đứng trên một giá đỡ đặc biệt (tùy chọn kết nối thuận tiện) ở dạng đầu kết nối B với nắp cao, làm bằng kim loại nhẹ hoặc nhựa
- Phần tử đo	- Nhiệt kế lưỡng kim Vỏ có thể xoay và xoay được, kích thước danh nghĩa 100 - Cuộn dây lưỡng kim, vỏ, kết nối và thân làm bằng thép không gỉ - Gắn với đai ốc liên hợp có thể xoay M24 x 1.5
- Ứng dụng	- thiết kế gia cố để sử dụng ở áp suất cao hơn lên đến PN 250 - Ống bảo vệ với kích thước tiêu chuẩn (đối với kích thước xem bảng dữ liệu TSC) có thể được cung cấp với mặt bích DN 25, PN 100/160/250 - Làm từ vật liệu 1.4571 hoặc từ vật liệu đặc biệt.

Cảm biến nhiệt độ cao

Theo DIN 43720 (EN 50112)

- Cảm biến nhiệt độ cao dạng A (ống bảo vệ có đáy tròn), dạng B (ống bảo vệ kéo dài có đáy tròn)

- Dạng C (ống bảo vệ có đáy hàn)

- Cặp nhiệt điện theo DIN 43735 với đầu kết nối dạng A

5. Kết nối vít đo nhiệt độ

Temperature Measuring Screw Connection

Đối với đường ống nhỏ (GBL 31163)

Với đầu đo làm bằng niken (do độ dẫn nhiệt cao hơn gấp 4 lần so với thép không gỉ)

Lối vào và lối ra
- G 1/2 ren trong hình trụ DIN 228
- 1/2 NPT ren trong hình nón ANSI B 1.20.1
- Kết nối vít vòng cắt Ø18 S DIN 2353
- Kết nối vít vòng cắt Ø12 S DIN 2353
- Ø18 phụ kiện nén Swagelok hoặc Gyrolok
- Ống nén Ø3 / 4 in (19,1mm) Swagelok hoặc Gyrolok
- Ø12 phù hợp nén Swagelok hoặc Gyrolok
- Ống nén Ø1 / 2 in (12,7mm) Swagelok hoặc Gyrolok

- Tổng chiều dài : 70 mm

-Vật liệu cách nhiệt : Lên đến 40 mm

- Vật chất : 1,4571 / đầu đo 2,4068 (niken)

- Đầu kết nối : Mẫu B theo DIN 43729, M 25 x 1,5

- Đo chèn : 1x PT 100 theo DIN EN 60751 Ø3 x 100mm với ổ cắm kết nối

b. Đo áp suất

Vòi áp suất PN 100 (theo DIN 16282, 16284, 16270) cũng như bất kỳ phụ kiện nào cho khí, chất lỏng và hơi được sử dụng nhiều lần trong thực tế

áp suất PN 100	áp suất PN 400	Đầu dò GBL 53102

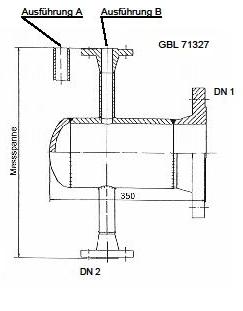

c. Đo mức

Đo chất lỏng dịch chuyển

- Mức áp suất	- Theo DIN: PN 10/16, 25/40, 63, 100, 160, 250 hoặc lớn hơn theo yêu cầu - Theo ANSI: 150, 300, 600, 900, 1500 hoặc lớn hơn theo yêu cầu
- Bề mặt	- DIN: PN 10-40 - dạng B - PN 63/100 - mẫu B2 - PN 63/100 - mẫu L - ANSI: 150 - 600 - dạng RF - 900 - 1500 - dạng RJ
- Bề mặt đặc biệt	- Loại C / Loại D, Loại E / Loại F hoặc RFSF theo yêu cầu
- Kết nối quá trình	- mặt bích DN 50 hoặc 2 "- DIN EN 1092-1 các kích thước mặt bích khác hoặc kết nối hàn theo yêu cầu
- Hệ thống thoát nước / thông gió	- Tiêu chuẩn G 3/4 hoặc 3/4 NPT - Mặt bích thiết bị đặc biệt DN 15, 20 hoặc 25 hoặc 1/2 ", 3/4" hoặc 1 " theo yêu cầu đóng với một mặt bích mù
- Nhịp đo L	- DIN 350, 500, 750, 1000, 1200, 1500, 1800, 2000, 2500, 3000 - ANSI: 14 ", -, 32", -, 48 ", 60", 72 ", 84", 96 ", 120" - Chiều dài đặc biệt theo yêu cầu, nhịp đo lớn hơn với vị trí từng phần, kích thước mặt bích theo kết nối máy phát
- Nguyên vật liệu	- Tiêu chuẩn: 1.0305 / 1.0460 hoặc 1.4571 - Vật liệu đặc biệt như Hastelloy, Inconel, titan, Monel, v.v. - Cũng như với lớp phủ Teflon hoặc vật liệu theo quy định khí chua (NACE) theo yêu cầu
