CONTROL VALVE GINICE | Van điều khiển Ginice Việt Nam

- Van 2 ngã, van 3 ngã với hành trình lên xuống 20, 40, 70 mm, đường kính Body DN thông dụng như 20,25,40...

- Van Inox 2 ngã 3 ngã góc mở là 90 độ, tuyến tính hoặc không tuyến tính.

- Nhiệt độ nằm trong khoảng -25 độ - 180 độ.

1. 2-WAY CONTROL VALVE GINICE

1. 2-WAY CONTROL VALVE GINICE

GVS21·15        GVF21·15        GVF22·15        GVF21·65        GVF22·65

GVS21·20        GVF21·20        GVF22·20        GVF21·80        GVF22·80

GVS21·25        GVF21·25        GVF22·25        GVF21·100        GVF22·100

GVS21·32        GVF21·32        GVF22·32        GVF21·125        GVF22·125

GVS21·40        GVF21·40        GVF22·40        GVF21·150        GVF22·150

GVS21·50        GVF21·50        GVF22·50

2. 3-WAY CONTROL VALVE GINICE

GVF21.200

GVF21.250

GVF21.300

GVF21.350

3. 3-WAY DIVERTING VALVE GINICE

GXF-D80

GXF-D100

GXF-D125

GXF-D150

GXF-D200

GXF-D250

4. 2-WAY STAINLESS VALVE (SUS304) GINICE

GVF-S 15

GVF-S 20

GVF-S 25

GVF-S 40

GVF-S 50

GVF-S 65

GVF-S 80

GVF-S100

GVF-S125

GVF-S150

GVF-S200

GVF-S250

1. BODY GVS21 DN15-50 van 2 ngã sử dụng Actuator GEA-10A(P) hoặc GEA-20A(P).

Thông số kỹ thuật chung dòng van GVS 21

Loại van: 2 ngã, ren 21~60mm

Hành trình: 20mm

Chất liệu: Đồng, inox

Nhiệt độ: -15~130 độ

Áp lực: 16Kgf/cm²

Bộ điều khiển: GEA-10A(P) hoặc GERA-20A(P) chế độ điều khiển on, off hoặc tuyến tính.

GVS21-15 (DN15 ren 21mm, dùng với actuator GEA-05/10 (A/P on/off hoặc tuyến tính).

GVS21-20 (DN20 ren 27mm, dùng với actuator GEA-10/15 (A/P on/off hoặc tuyến tính).

GVS21-25 (DN20 ren 34mm, dùng với actuator GEA-15/20 (A/P on/off hoặc tuyến tính).

GVS21-32 (DN25 ren 42mm, dùng với actuator GEA-15/20/35 (A/P on/off hoặc tuyến tính).

GVS21-40 (DN40 ren 49mm, dùng với actuator GEA-20/35 (A/P on/off hoặc tuyến tính).

GVS21-50 (DN50 ren 60mm, dùng với actuator GEA-20/35 (A/P on/off hoặc tuyến tính).

Hãng sản xuất: Ginice - Korea

Tài liệu liên quan GVS21

2. BODY GVXS21 DN15-50 van 3 ngã sử dụng Actuator GEA-10A(P) hoặc GEA-20A(P).

Thông số kỹ thuật chung dòng van GVXS 21

Loại van: 3 ngã, ren 21~60mm

Hành trình: 20mm

Chất liệu: Đồng, inox

Nhiệt độ: -15~130 độ

Áp lực: 16Kgf/cm²

Bộ điều khiển: GEA-10A(P) hoặc GERA-20A(P) chế độ điều khiển on, off hoặc tuyến tính.

GVXS21-15 (DN15 ren 21mm, dùng với actuator GEA-05/10 (A/P on/off hoặc tuyến tính).

GVXS21-20 (DN20 ren 27mm, dùng với actuator GEA-10/15 (A/P on/off hoặc tuyến tính).

GVXS21-25 (DN20 ren 34mm, dùng với actuator GEA-15/20 (A/P on/off hoặc tuyến tính).

GVXS21-32 (DN25 ren 42mm, dùng với actuator GEA-15/20/35 (A/P on/off hoặc tuyến tính).

GVXS21-40 (DN40 ren 49mm, dùng với actuator GEA-20/35 (A/P on/off hoặc tuyến tính).

GVXS21-50 (DN50 ren 60mm, dùng với actuator GEA-20/35 (A/P on/off hoặc tuyến tính).

Hãng sản xuất: Ginice - Korea

Tài liệu liên quan GXVS21

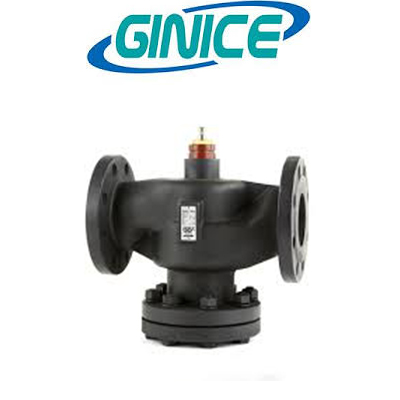

3. BODY GVF21 DN15-350 van 2 ngã sử dụng Actuator GEA-10A(P) hoặc GEA-20A(P) hoặc GEA-55(A/P).

Thông số kỹ thuật chung dòng van GVS 21

Loại van: 2 ngã mặt bích

Hành trình: GVF21 25~80 hành trình 20mm, GVF21 100~150 hành trình 40mm., GVF21 200~350 hành trình 70mm

Chất liệu: Gang đúc

Nhiệt độ: -15~130 độ

Áp lực: 10Kgf/cm²

Bộ điều khiển: GEA-10A(P) hoặc GEA-20A(P) hoặc GEA-55(A/P) chế độ điều khiển on, off hoặc tuyến tính.

GVF21-25 (DN25  dùng với actuator GEA-10/15 (A/P on/off hoặc tuyến tính).

GVF21-32 (DN32  dùng với actuator GEA-10/15 (A/P on/off hoặc tuyến tính).

GVF21-40 (DN40  dùng với actuator GEA-20/35 (A/P on/off hoặc tuyến tính).

GVF21-50 (DN50  dùng với actuator GEA-20/35 (A/P on/off hoặc tuyến tính).

GVFS21-65 (DN65  dùng với actuator GEA-35 (A/P on/off hoặc tuyến tính).

GVF21-80 (DN80  dùng với actuator GEA-35 (A/P on/off hoặc tuyến tính).

Hãng sản xuất: Ginice - Korea

Tài liệu liên quan GVF 21 15~150

Tài liệu liên quan GVF 21 250~350

4. BODY GVF22 DN15-350 van 2 ngã sử dụng Actuator GEA-10A(P) hoặc GEA-20A(P) hoặc GEA-55(A/P).

Thông số kỹ thuật chung dòng van GVS 22

Loại van: 2 ngã mặt bích

Hành trình: GVF22 15~50 hành trình 20mm, GVF21 65~150 hành trình 40mm., GVF21 200~350 hành trình 70mm

Chất liệu: Gang đúc

Nhiệt độ: -15~180 độ

Áp lực: 16Kgf/cm²

Bộ điều khiển: GEA-10A(P) hoặc GEA-20A(P) hoặc GEA-55(A/P) chế độ điều khiển on, off hoặc tuyến tính.

GVF22-25 (DN25  dùng với actuator GEA-10/15 (A/P on/off hoặc tuyến tính).

GVF22-32 (DN32  dùng với actuator GEA-10/15 (A/P on/off hoặc tuyến tính).

GVF22-40 (DN40  dùng với actuator GEA-20/35 (A/P on/off hoặc tuyến tính).

GVF22-50 (DN50  dùng với actuator GEA-20/35 (A/P on/off hoặc tuyến tính).

GVFS22-65 (DN65  dùng với actuator GEA-35 (A/P on/off hoặc tuyến tính).

GVF22-80 (DN80  dùng với actuator GEA-35hoặc 55 (A/P on/off hoặc tuyến tính).

Hãng sản xuất: Ginice - Korea

Tài liệu liên quan GVF 22 15~65

Tài liệu liên quan GVF 23 200~350

5. BODY GVF 2

Dòng van kim loại có điều khiển tuyến tính hoặc on/off. Van 2 ngã 3 ngã với DN từ 15 ~ 250.

DN  15 ～ DN  50:  20  mm

DN  65 ～ DN150:  40  mm

DN  200,  DN250  :  60  mm

Actuator GEA-10A(P) hoặc GEA-20A(P) hoặc GEA-55(A/P)

tài liệu kèm theo.

2-WAY STAINLESS STEEL VALVE

3-WAY STAINLESS STEEL VALVE

6. VAN BI 2 NGÃ VAN BI 3 NGÃ

- Van bi 2 ngã và 3 ngã cho phép gắn actuator điện để điều khiển.

- Thiết kế bằng thân kim loại dạng ren áp lực 30kgf/cm khối.

- Cốt van điều khiển 11x11mm hoặc 14x14 mm

- Nhiệt độ hoạt động đến 160 độ C.

- DN các loại thiết kế từ 15, 20, 25, 32, 42, 50.

- Tài liệu tham khảo van bi inox tại đây.

7. Bộ van bướm (Gồm actuator CQ-001 và Van AV03-15)

Thông số kỹ thuật van.

Chất liệu: Inox

Dạng: Van 2 ngã

Áp lực: 30Kgf/cm²

DN: 25

Côt van: 11x11mm

Lưu lượng: CV 35

Thông số kỹ thuật actuator.

Nguồn cấp: 95~220VAC

Torque: 15N.m

Góc mở: 90 độ

Điều khiển: On/Off

8. Bộ van bướm (Gồm actuator GEA-10 và Van GVF21-32)

Thông số kỹ thuật van.

Chất liệu: gang đúc

Dạng: Van 2 ngã

Áp lực: 10Kgf/cm²

DN: 32

Hành trình: 20mm

Nhiệt độ: -25~130độ

Thông số kỹ thuật actuator.

Nguồn cấp: 24VAC

Torque: 1000N

Hành trình: 20mm

Điều khiển: On/Off

tài liệu tham khảo.

Sử dụng bộ truyền động GEA-10P, GEA-15P, GEA-10A, GEA-15A, Sử dụng cho các loại van đồng kết nối ren như GVS21.15, GVS21.20, GVS21.25, GVS21.32, GVS21.40, GVS21.50. Các loại van kết nối ống dạng bích thì có model: GVF22.20, GVF22.25.
